A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572
A interface controladora DDCS Expert é um controlador de movimento de 4 eixos para máquinas CNC com motores de passo ou servo motores.
– Possui uma frequência no sinal de saida de pulso de 1MHz.
– Possui grupo de teclas configuráveis para funções específicas.
– Pode ser utilizada para sistemas de troca de ferramentas automática com uso de tipos diferentes de magazine, podendo ser linear ou circular (carrossel).
– O sistema operacional interno é baseado na plataforma Linux.
– Atua como um sistema independente, ou seja, sem a necessidade de um computador. Isso garante alta precisão, exatidão e confiabilidade.

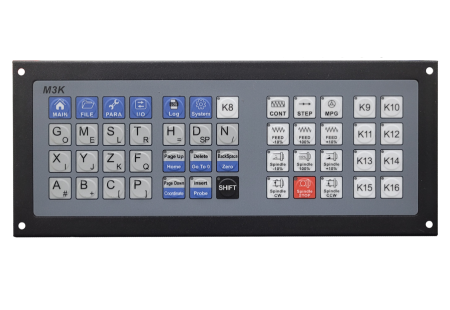

– Possui porta para receber controlador tipo MPG (Handwheel) e teclado (não acompanham o produto).
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572
DADOS TÉCNICOS:
- Interpolação linear de 2-4 eixos, interpolação circular de 2 eixos.
- Tela de exibição colorida de 7 polegadas com relação de resolução de 1024x600; com 40 teclas de operação.
- 24 entradas digitais fotoelétricas isoladas, 21 saídas digitais fotoelétricas isoladas.
- Controle analógico de 0-10 V, também suporta saída PWM.
- Suporta magazine: Suporta o modo de fuso múltiplo, suporta magazine de ferramentas reto, magazine tipo pórtico, magazine tipo disco.
- Modo de sonda: Suporte de sonda automática e sonda manual; Suporte de sonda de posição fixa do sensor de ferramenta, Sonda de sensor de ferramenta flutuante, primeira sonda/segunda sonda.
- Métodos de compensação de folga: compensação de intervalo de direção, compensação de intervalo de raio, compensação de comprimento.
- Algoritmo de interpolação: tipo S, algoritmo circular Hard, algoritmo circular Soft.
- Alarmes de software: Erro de programa, erro de operação, erro de ultrapassagem, erro de driver.
- Rede: Suporta compartilhamento de arquivos e usinagem por comunicação Ethernet.
- Modo de controle do eixo, multi-velocidade (4 linhas 16 tipos de velocidade).
- Compatível com código G padrão, suporte a software CAD/CAM popular, como ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360.
- O sistema de controle pode visualizar o caminho de processamento antes da usinagem, e torna o sistema mais estável, trabalhando de forma suave e precisa.
- Suporta usinagem de alta velocidade no segmento Polyline contínuo, o sistema pode escolher um algoritmo mais eficiente automaticamente de diferentes tipos de algoritmo de segmento Polyline.
- Suporta arquivo de tamanho ilimitado para usinagem.
- Função de bloqueio de tempo de apoio.
- Suporte 4 tipos de direitos de operação com senha: visitante, operador, administrador, super administrador.
- Função de suporte de “Tente cortar” (guia de volante) e “modo de processamento de estágio único”.
- A fonte de alimentação para o circuito principal deve ser de 24VDC e corrente mínima de 0,5A.
- A fonte de alimentação para a porta IO deve ser de 24VDC e corrente mínima de 0,5A.
A interface controladora DDCS Expert é um controlador de movimento de 3 eixos para máquinas CNC com motores de passo ou servo motores.
– Possui uma frequência no sinal de saida de pulso de 1MHz.
– Possui grupo de teclas configuráveis para funções específicas.
– Pode ser utilizada para sistemas de troca de ferramentas automática com uso de tipos diferentes de magazine, podendo ser linear ou circular (carrossel).
– O sistema operacional interno é baseado na plataforma Linux.
– Atua como um sistema independente, ou seja, sem a necessidade de um computador. Isso garante alta precisão, exatidão e confiabilidade.
– Possui porta para receber controlador tipo MPG (Handwheel) e teclado (não acompanham o produto).
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572
DADOS TÉCNICOS:
- Interpolação linear de 2-4 eixos, interpolação circular de 2 eixos.
- Tela de exibição colorida de 7 polegadas com relação de resolução de 1024x600; com 40 teclas de operação.
- 24 entradas digitais fotoelétricas isoladas, 21 saídas digitais fotoelétricas isoladas.
- Controle analógico de 0-10 V, também suporta saída PWM.
- Suporta magazine: Suporta o modo de fuso múltiplo, suporta magazine de ferramentas reto, magazine tipo pórtico, magazine tipo disco.
- Modo de sonda: Suporte de sonda automática e sonda manual; Suporte de sonda de posição fixa do sensor de ferramenta, Sonda de sensor de ferramenta flutuante, primeira sonda/segunda sonda.
- Métodos de compensação de folga: compensação de intervalo de direção, compensação de intervalo de raio, compensação de comprimento.
- Algoritmo de interpolação: tipo S, algoritmo circular Hard, algoritmo circular Soft.
- Alarmes de software: Erro de programa, erro de operação, erro de ultrapassagem, erro de driver.
- Rede: Suporta compartilhamento de arquivos e usinagem por comunicação Ethernet.
- Modo de controle do eixo, multi-velocidade (4 linhas 16 tipos de velocidade).
- Compatível com código G padrão, suporte a software CAD/CAM popular, como ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360.
- O sistema de controle pode visualizar o caminho de processamento antes da usinagem, e torna o sistema mais estável, trabalhando de forma suave e precisa.
- Suporta usinagem de alta velocidade no segmento Polyline contínuo, o sistema pode escolher um algoritmo mais eficiente automaticamente de diferentes tipos de algoritmo de segmento Polyline.
- Suporta arquivo de tamanho ilimitado para usinagem.
- Função de bloqueio de tempo de apoio.
- Suporte 4 tipos de direitos de operação com senha: visitante, operador, administrador, super administrador.
- Função de suporte de “Tente cortar” (guia de volante) e “modo de processamento de estágio único”.
- A fonte de alimentação para o circuito principal deve ser de 24VDC e corrente mínima de 0,5A.
- A fonte de alimentação para a porta IO deve ser de 24VDC e corrente mínima de 0,5A.
Desenvolvida especialmente para aplicação CNC (Comando Numérico Computadorizado), a Placa Placa Controladora CNC 4 Eixos para Mach3 – E-cut permite uma conexão de sinal seguro via porta USB.
Possui 16 entradas digitais para utilização de sensores, chaves fim de curso, home, probe, stop, além de 8 saídas digitais , 1 saída PWM e saída 0 a 10V para controle de velocidade do spindle.
É de fácil instalação e funcionamento exclusivo com software Mach3 (necessita plugin de instalação que acompanha o produto). Utilizada em sistema operacional Windows.
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572

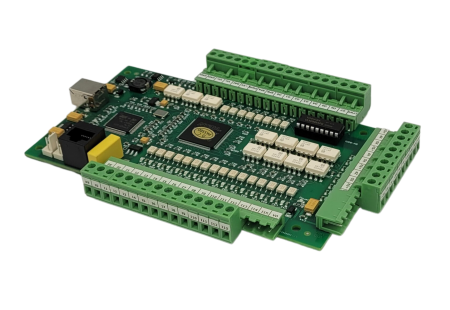

DADOS TÉCNICOS DA PLACA CONTROLADORA CNC 4 - E-CUT:
- Software de Controle: Mach3 (todas as versões, incluindo Mach3 R3.042.040)
- Sistema Operacional: Windows 32 ou 64 bits (Windows XP, Windows 7, Windows 8, Windows Vista, Windows 10)
- Transmissão de dados via Porta USB
- Frequência de transmissão de sinal: 120 KHz
- Pode ser usada para motores de passo ou servo motores com controle via pulso e direção
- Quantidade de Eixos: 1 até 4 eixos (X, Y, Z, A)
- 16 Entradas Digitais PNP ou NPN (configuráveis no Mach3) – Ex.: botão de emergência, fim de curso, Home, Probe etc.
- 02 Entradas Analógicas
- 01 Entrada para Handwheel (pendente): PNP – 5V
- 08 Saídas para Periféricos (500mA): Ex.: Liga/Desliga do Spindle, Sentido de Rotação, Refrigeração etc.
- 01 Saída Analógica PWM para controle de velocidade do Spindle ou potência do laser.
- Saídas para Drivers (Pulso e Direção dos Drivers) de acordo com a quantidade de eixos da placa.
- Possui conector para entrada de potenciômetro e controle de velocidade do Spindle (potenciômetro não acompanha o produto).
OBSERVAÇÃO: Necessita fonte de alimentação 12VDC ou 24VDC externa para funcionamento da placa e para aplicações onde se faz necessário o uso para alimentar os periféricos como sensores, chaves fim de curso, stop etc. A comunicação e controle são feitos via porta USB.
* Fornecida com cabo USB com 1,5 metro de comprimento.
Desenvolvida especialmente para aplicação CNC (Comando Numérico Computadorizado), Placa Controladora CNC 3 Eixos para Mach3 – E-cut permite uma conexão de sinal seguro via porta USB.
Possui 16 entradas digitais para utilização de sensores, chaves fim de curso, home, probe, stop, além de 8 saídas digitais , 1 saída PWM e saída 0 a 10V para controle de velocidade do spindle.
É de fácil instalação e funcionamento exclusivo com software Mach3 (necessita plugin de instalação que acompanha o produto). Utilizada em sistema operacional Windows.
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572
DADOS TÉCNICOS DA PLACA CONTROLADORA CNC 3 - E-CUT:
- Software de Controle: Mach3 (todas as versões, incluindo Mach3 R3.042.040)
- Sistema Operacional: Windows 32 ou 64 bits (Windows XP, Windows 7, Windows 8, Windows Vista, Windows 10)
- Transmissão de dados via Porta USB
- Frequência de transmissão de sinal: 120 KHz
- Pode ser usada para motores de passo ou servo motores com controle via pulso e direção
- Quantidade de Eixos: 1 até 3 eixos (X, Y, Z)
- 16 Entradas Digitais PNP ou NPN (configuráveis no Mach3) – Ex.: botão de emergência, fim de curso, Home, Probe etc.
- 02 Entradas Analógicas
- 01 Entrada para Handwheel (pendente): PNP – 5V
- 08 Saídas para Periféricos (500mA): Ex.: Liga/Desliga do Spindle, Sentido de Rotação, Refrigeração etc.
- 01 Saída Analógica PWM para controle de velocidade do Spindle ou potência do laser.
- Saídas para Drivers (Pulso e Direção dos Drivers) de acordo com a quantidade de eixos da placa.
- Possui conector para entrada de potenciômetro e controle de velocidade do Spindle (potenciômetro não acompanha o produto).
OBSERVAÇÃO: Necessita fonte de alimentação 12VDC ou 24VDC externa para funcionamento da placa e para aplicações onde se faz necessário o uso para alimentar os periféricos como sensores, chaves fim de curso, stop etc. A comunicação e controle são feitos via porta USB.
* Fornecida com cabo USB com 1,5 metro de comprimento.

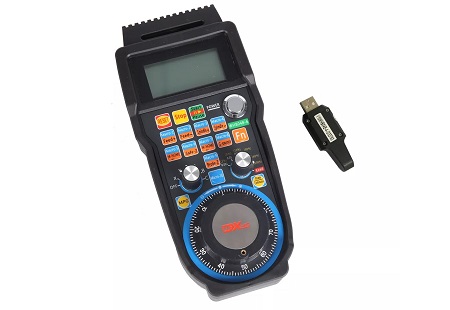

O Pendente Handwheel MPG 4 Eixos sem fio para Mach3 – Profissional ideal para automação CNC de máquinas em geral, por exemplo: routers, fresadoras, tornos, corte à laser, corte plasma, etc.
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572
DADOS TÉCNICOS DO PENDENTE HANDWHEEL MPG 4 EIXOS:
- Carcaça de alta qualidade
- Eixos: X / Y / Z / A
- Velocidades: 2% / 5% / 10% / 30% / 60% / 100%
- Botões: Start e Emergência (EStop)
- Rádio Frequência: 433 MHz, ISM
- Sensibilidade RX: -98DB
- RF possui 64 canais – intervalo do canal de 1 MHz
- Maior estabilidade e confiabilidade na utilização dos seletores de eixos e velocidades
- Gerador de Pulso manual de 100PPR, suportando até 10 botões de função macro
- Display de LCD: coordenadas da máquina e da peça a ser trabalhada
- Display de LCD: velocidade do spindle e avanço de corte
- Distância de transmissão sem fio 40 metros sem barreiras
- Fonte de alimentação 2x pilhas alcalinas AA (NÃO incluídas)
- Design industrial, design à prova de poeira, estável e confiável.
Desenvolvida especialmente para aplicação CNC (Comando Numérico Computadorizado), a Interface e Placa Controladora 4 Eixos é ideal para sistemas de motores de passo e servo motores, tendo como principal característica a facilidade na utilização.
O sistema operacional interno é baseado na plataforma Linux. A estrutura do painel da Interface é muito racional, visa a economia de espaço. Todas as operações são controladas por 17 teclas no painel e um conjunto específico de códigos G. Possui entradas para sensores ou chaves fim de curso para todos os eixos, home, probe, stop e entrada para controlador MPG.
Ela pode ser utilizada em vários tipos máquinas CNC, por exemplo: tornos, fresas e routers. Opera como um sistema autônomo sem a necessidade de um computador.
Conheça também nossos outros modelos clicando aqui!
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572
DADOS TÉCNICOS DA INTERFACE E CONTROLADORA DDCS 4 EIXOS:
- 16 entradas digitais opto-isoladas
- 3 saídas digitais opto-isoladas
- Controle analógico do Spindle 0-10 Volts (pode ser modificado como saída PWM)
- Sinais de saídas para pulso e direção
- Frequência de transmissão de sinal 500 kHz
- Tela TFT de 5 polegadas com resolução de 480x272x17 e 17 teclas de operação
- Alimentação de energia: 24 VDC e corrente mínima de 0,5A
- Entrada USB para arquivos G code (Obedecer a lista de códigos G e M constante no manual)
- Memória interna de 1 GB
- Entrada para Handwhell (MPG) - acompanha conector.
- Suporte para recuperação de “corte de energia”, sendo os dados salvos automaticamente
- Suporta apenas sinal NPN para chaves fim de curso, sensores ou relés.
- Pode se utilizada em motores de passo ou servo motores com controle via pulso e direção.
OBSERVAÇÃO: É necessário receber alimentação externa através de uma fonte 24VDC.
Desenvolvida especialmente para aplicação CNC (Comando Numérico Computadorizado), a Placa Controladora 3 Eixos (TMA.DDCS) é ideal para sistemas de motores de passo e servo motores. A facilidade no uso é sua principal característica.
O sistema operacional interno é baseado na plataforma Linux. A estrutura do painel da interface é muito racional e visa a economia de espaço.
Todas as operações são controladas por 17 teclas no painel e um conjunto específico de códigos G. Possui entradas para sensores ou chaves fim de curso para todos os eixos, home, probe, stop e entrada para controlador MPG.
A Placa Controladora 3 Eixos (TMA.DDCS) pode ser usada em vários tipos máquinas CNC, como tornos, fresas e routers, por exemplo. Opera como sistema autônomo sem a necessidade de um computador.
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa lojaloja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572
DADOS TÉCNICOS DA PLACA CONTROLADORA 3 EIXOS DDCS:
- 16 entradas digitais opto-isoladas
- 3 saídas digitais opto-isoladas
- Controle analógico do Spindle 0-10 Volts (pode ser modificado como saída PWM)
- Sinais de saídas para pulso e direção
- Frequência de transmissão de sinal 500 kHz
- Tela TFT de 5 polegadas com resolução de 480x272x17 e 17 teclas de operação
- Alimentação de energia: 24 VDC e corrente mínima de 0,5A
- Entrada USB para arquivos G code (Obedecer a lista de códigos G e M constante no manual)
- Memória interna de 1 GB
- Entrada para Handwhell (MPG) - acompanha conector.
- Suporte para recuperação de “corte de energia”, sendo os dados salvos automaticamente
- Suporta apenas sinal NPN para chaves fim de curso, sensores ou relés.
- Pode se utilizada em motores de passo ou servo motores com controle via pulso e direção.
OBSERVAÇÃO: É necessário receber alimentação externa através de uma fonte 24VDC.

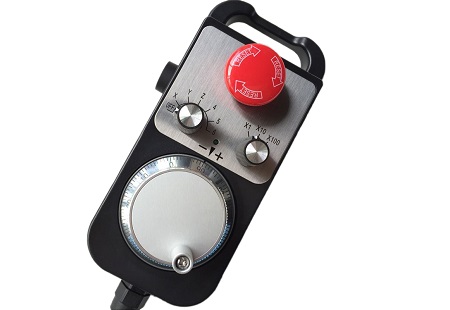

Pendente Handwheel MPG 6 Eixos ideal para automação CNC de máquinas em geral, por exemplo: routers, fresadoras, tornos, corte à laser, corte plasma, etc.
Conheça também nossos outros modelos clicando aqui!
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572
DADOS TÉCNICOS DO PENDENTE HANDWHEEL MPG 6 EIXOS:
- Carcaça de alta qualidade e base magnética.
- Eixos: X / Y / Z / A / B / C
- Velocidades: x1 / x10 / x100
- Botões: Start e Emergência (EStop)
- Possui manuseio restrito ao comprimento do seu cabo (espiral), 2 metros, podendo se estender a aproximadamente 3 metros.
- Sua ligação (cabos), é feita direto na placa controladora.
Desenvolvida especialmente para aplicação CNC (Comando Numérico Computadorizado), a Placa Controladora CNC para Mach3 – 4 Eixos (USB) apresenta uma ótima relação custo-benefício, permitindo conexão de sinal seguro via porta USB.
Possui 4 entradas digitais para utilização de sensores, chaves fim de curso, home, probe e stop além de 4 saídas digitais e uma saída analógica 0 a 10V para controle de velocidade do spindle.
É de fácil instalação e funcionamento exclusivo com software Mach3 (necessita plugin de instalação que acompanha o produto). Utilizada em sistema operacional Windows.
Conheça também nossos outros modelos clicando aqui!
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572

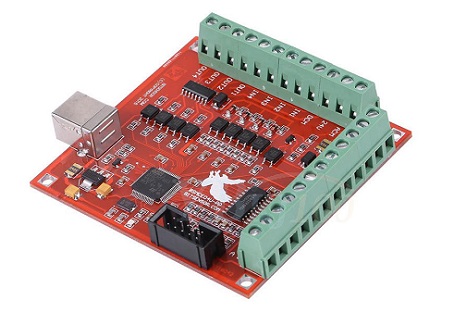

DADOS TÉCNICOS DA PLACA CONTROLADORA CNC - 4 Eixos (USB):
- Software de Controle: Mach3 (todas as versões, incluindo Mach3 R3.042.040)
- Sistema Operacional: Windows 32 ou 64 bits (Windows XP, Windows 7, Windows Vista, Windows 10)
- Transmissão de dados via Porta USB
- Frequência de transmissão de sinal de 100 kHz
- Pode ser utilizada em motores de passo ou servo motores com controle de pulso e direção
- Quantidade de Eixos: 1 até 4 eixos (X, Y, Z, A)
- 04 Entradas Opto-Isoladas
- 04 saídas Opto-isoladas
- 01 Saída analógica para controle de velocidade do spindle
OBSERVAÇÃO: Não necessita fonte de alimentação externa para funcionamento da placa. A utilização de fonte, 12V ou 24VDC, somente para aplicações onde se faz necessário o uso para alimentar os periféricos como sensores, chaves fim de curso, stop etc. A alimentação exclusiva da placa, comunicação e controle são feitos via porta USB.
* Fornecido com CD de instalação e cabo USB
